Инкрементальный энкодер ARCOM HT80

Инкрементальный энкодер ARCOM HT80 для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения

Особенности

  • Датчик на основе оптического элемента и металлического диска
  • Компактный корпус
  • Защита IP50

Форма выходного сигнала:

  • BZ – двухтактный, прямоугольные импульсы со сдвигом по фазе на 90° плюс нулевая метка

Технические характеристики

ПараметрЗначение
Количество импульсов на оборот1024
Максимальная рабочая скорость5000 об/мин
Форма выходной цепиL, HC, E, FT
Потребление тока≤ 150 мА≤ 60 мА≤ 150 мА
Ток нагрузки20 мА30 мА20 мА
Напряжение лог. 1≥ 2,5 ВНапряжение питания × 0,7
Напряжение лог. 0≤ 0,5 В
Передний фронт/задний фронт≤ 100 нс≤ 1 мкс≤ 100 нс
Частота отклика150 кГц
Радиальная нагрузка≤ 30 Н
Осевая нагрузка≤ 20 Н
Начальный крутящий момент≤ 2×10-3 Н?м
Максимальное допустимое ускорение1×104 рад/с²
Ударное ускорение1000 м/с² в течение 6 мс
Вибрационное ускорение1000 м/с², 10...200 Гц
Питание=5 В ± 5%=5 В, =5...30 В, =8...30 В
Условия эксплуатации20...50°С
≤ 85%RH
ПрисоединениеКабельный вывод
Диаметр корпуса80 мм
Диаметр вала28 мм или 32 мм
Габаритные размеры80×96×43 мм или 80×96×42 мм
Габаритные размеры

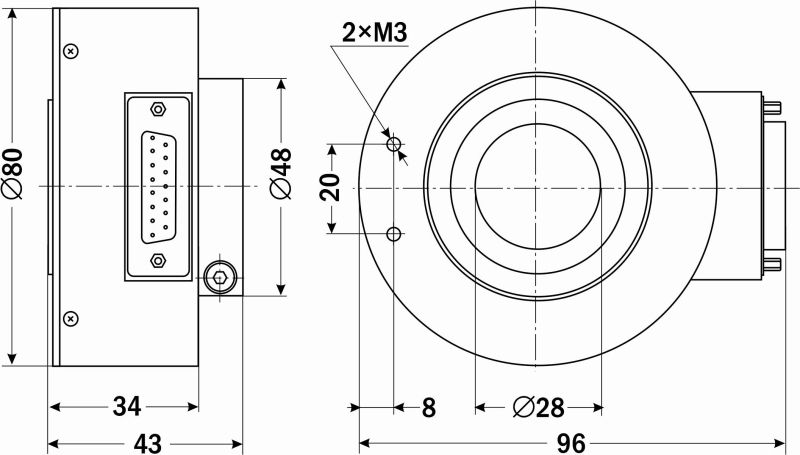

ARCOM HT80/28

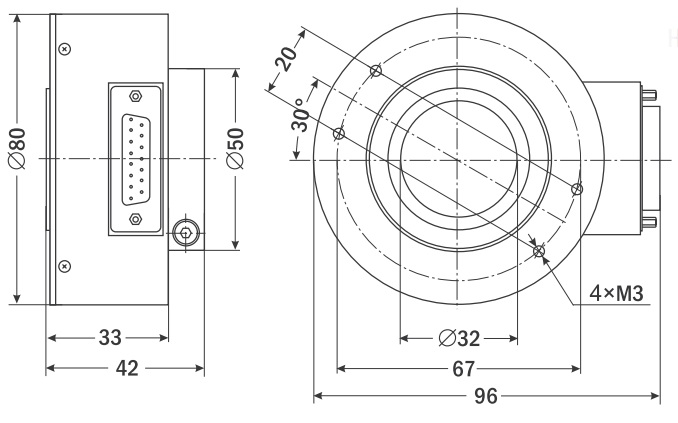

ARCOM HT80/32
