Амперметр однофазный щитовой Omix A-1-1.0/0.5

Амперметр однофазный щитовой Omix A-1-1.0/0.5 предназначен для измерения и индикации силы тока в однофазных сетях переменного тока

Особенности

  • Возможность подключения трансформаторов тока X/5 A



Технические характеристики

ПараметрЗначения
Диапазон измерения силы тока
Прямое подключение: 0…5 А
С трансформатором тока: 0...10 кА
Погрешность±(1% + 1 е.м.р.)
±(0,5% + 1 е.м.р.) для P94-A-1-0.5
Потребляемая мощность< 3 ВА
Питание~220 В ± 10%, 50…60 Гц
Условия эксплуатации
Температура: −5…50°С
Влажность: ≤ 85%
ЗащитаIP20
Габаритные размерыP44: 48×48×73 мм
Р94: 48×96×105 мм
Р77: 72×72×85 мм
Р99: 96×96×64 мм
P1212: 120×120×85 мм
Размеры врезного отверстияP44: 45×45 мм
Р94: 43×91 мм
Р77: 67×67 мм
Р99: 91×91 мм
P1212: 113×113 мм



Габаритные размеры

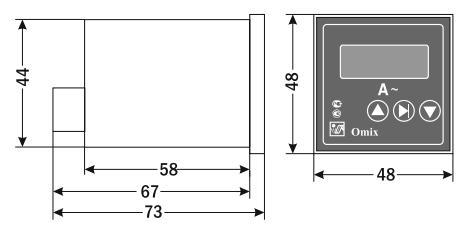

P44

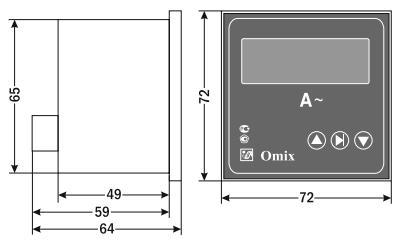

P77

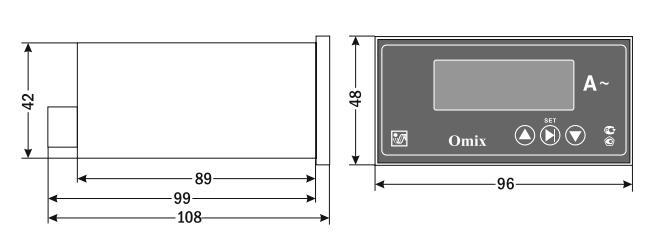

P94

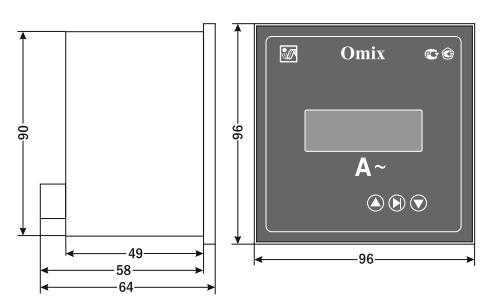

P99

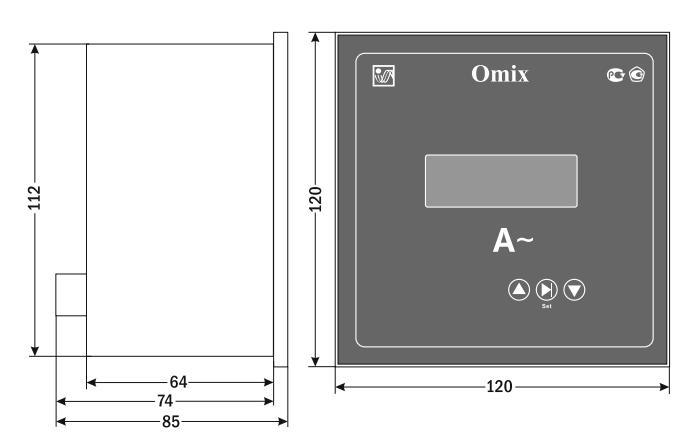

P1212

Версия: 2015-20-22-КВА

Документация и схемы

СхемаРазмерФайл
Схема подключения0.02 Мб
ДокументДата измененияРазмерФайл
Руководство по эксплуатации20.01.20140.99 Мб
Свидетельство об утверждении типа средств измерения21.07.20161.33 Мб
Сертификат соответствия27.06.20160.41 Мб

цены

от 990...1 576 руб. в зависимости от модификации.
