Анализатор мощности UMG 104

от 42 886 руб.
Оформить заказ

Анализатор мощности UMG 104 используется для измерения тока, напряжения, К-фактора, активной, реактивной и полной мощности, cos φ, угла фаз, активной и реактивной энергии, формы волны напряжения, частоты.

Особенности

  • Анализатор гармоник
  • 2 цифровых входа (как статусы или как импульсные)
  • 2 цифровых выхода (как переключающие или импульсные)
  • Компоненты трехфазного тока: положительная/отрицательная/нулевая последовательности
  • Температурный вход
  • Программное обеспечение GridVis
  • Протоколы связи Modbus RTU, Profibus DP V0
  • Счетчик рабочих часов
  • Степень защиты IP20

Технические характеристики

Параметр
Значение
Память4 MB
Часы±1 мин в месяц
Тарифы4 × активная энергия
4 × реактивная энергия
Интерфейсы:
- RS-232
- RS-485
- Profibus DP

9,6; 19,2; 38,4; 115,2 Кб/c
9,6; 19,2; 38,4; 76,8; 115,2; 921,6 Кб/c
Sub D9-коннектор, до 12 Мб/c
Измерение напряжения:
- 3-фазн. 4-фазн. сеть (L-N, L-L)*
- 3-фазн. 3-проводная сеть (L-L)*

~277/480 В
~480 В
Класс перенапряжения300 В CATIII
Квадранты4
Частота выборки20 кГц
Диапазон измерений напряжения L-N (без трансформатора напряжения)*~10…300 В
Диапазон измерений напряжения L-N  (без трансформатора напряжения)*~17…520 В
Диапазон измерений тока~0,005..7,5 A
Диапазон измерений частоты45...65 Гц
СетиIT, TN, TT
Количество фаз1, 2, 3, 4
Погрешность измерения напряжения (L1, L2, L3, L4, L1-L2, L2-L3, L1-L3)*±0,2%
Погрешность измерения тока (L1, L2, L3, L4, Sum L1-L3, Sum L1-L4)*±0,2%
Погрешность измерения тока активной, реактивной и полной мощности
(L1, L2, L3, L4, Sum L1-L3, Sum L1-L4)*
±0,4%
Погрешность измерения частоты±0,01 Гц
Погрешность измерения температуры±1,5% от диапазона
Подключаемые провода:
- одножильный
- многожильный провод с использованием наконечника

0,08...2,5 мм²
1,5 мм²
Рабочая температура−10…55°C
УстановкаМонтаж на DIN-рейку
Габаритные размеры107,5×82×90 мм
Вес350 г

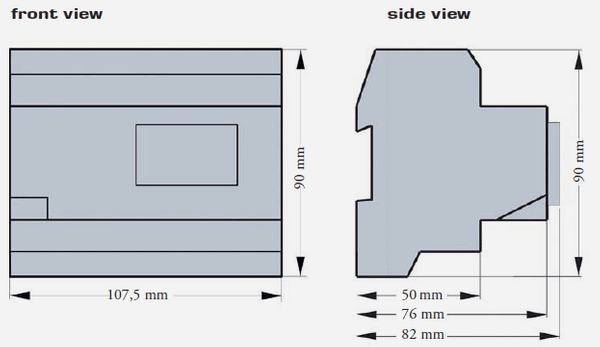

Габаритные размеры

Цены

от 42 886...55 268 руб. в зависимости от модификации.
