Реле давления ДР-2Д

Реле давления ДР-2Д предназначено для поддержания избыточного давления жидких или газообразных сред в заданных пределах

Особенности

    • Реле высокого и низкого давления в одном корпусе
    • Может применяться для сигнализации об аварийно низком или высоком давлении в системе
    • Ручной или автоматический сброс состояния реле
    • Может использоваться с фторированными хладагентами как на воздушной, так и на водной основе
    • Заменяет реле давления Д220 и ДЕМ301

Технические характеристики

ПараметрЗначение
Рабочая средаЖидкие и газообразные среды
Температура рабочей среды−10…100°С
Реле~12 (8) A, 250 В
ПрисоединениеНаруж. G¼"
Габаритные размеры94×108×55 мм
Вес436 г


Модификации

МодельДиапазон, МПаДифференциал, МПаРmax, МПаСброс
нижнийверхнийнижнийверхнийнижнийверхний
ДР-2Д-830−0,07…0,60,8…30,06…0,40,41,653,5Нет
ДР-2Д-830HM0,06…0,4По шкале высокого давления
ДР-2Д-830HLMПо шкале низкого и высокого давления



Габаритные размеры
ДР-2Д

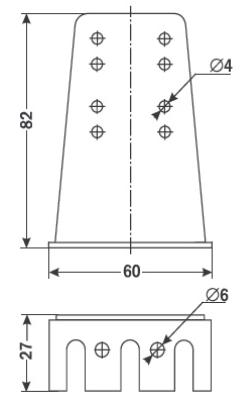

Кронштейн

Версия: 2015-05-19-КВА

Документация и схемы

СхемаРазмерФайл
Схема подключения0.1 Мб
ДокументДата измененияРазмерФайл
Руководство по эксплуатации01.04.20150.37 Мб
Сертификат соответствия18.03.20112.16 Мб
Декларация о соответствии12.11.20120.71 Мб
Отказное письмо06.11.20151.12 Мб
Сертификат соответствия19.05.20161.07 Мб
