Реле давления ДР-Д-2

Реле давления ДР-Д-2 предназначено для поддержания избыточного давления жидких или газообразных сред в заданных пределах


Особенности

  • Может применяться для сигнализации об аварийно низком или высоком давлении в системе
  • Два настроечных винта для задания давления включения и выключения

Технические характеристики

ПараметрЗначение
Рабочая средаЖидкие и газообразные среды
Диапазон   0,14...0,46 МПа
Максимальное давление  0,55 МПа
Температура рабочей среды1...40°C
Реле  ~12 А, 230 В
ПрисоединениеВнутр. G¼"
Степень защитыIP65
Габаритные размеры91×96×69 мм
Вес330 г



Габаритные размеры
Версия: 2015-04-03-КВА


Документация и схемы

СхемаРазмерФайл

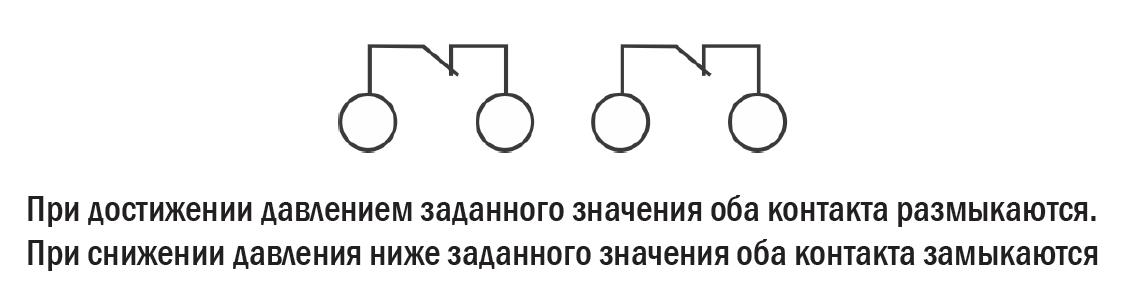

Схема подключения0.04 Мб
ДокументДата измененияРазмерФайл
Руководство по эксплуатации16.10.20140.2 Мб
Декларация о соответствии12.11.20120.71 Мб
Отказное письмо06.11.20151.12 Мб
Сертификат соответствия19.05.20161.07 Мб
