Соленоидный клапан (электромагнитный) AR-SB116-5
Цена по запросу руб.
КупитьВ наличии: от 1 шт.
Клапан соленоидный нормально закрытый непрямого действия с поршнем, для природного газа для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ
- Температура рабочей среды: 0…90°С
- Рабочее давление: 0,1...4–5 МПа
- Диаметр условного прохода: 13...25 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G¼"...G1"
Особенности
- Работа при высоком давлении до 5 МПа
- Высокая частота срабатывания: до 60 циклов открытия/закрытия в минуту
- Использование для природного газа
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Рабочая среда | Вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ | |
| Материал | Корпуса | Латунь |
| Уплотнения | PTFE | |
| Температура рабочей среды | 0…90°С | |
| Рабочее давление | 0,1...4–5 МПа | |
| Диаметр условного прохода | 13...25 мм | |
| Присоединение | Резьбовое G¼"...G1" | |
| Катушка | SB086, ASE11B, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | SB086: 22 ВА (АС), 16 Вт (DC) ASE11B: 4,5 ВА (AC), 8 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
|---|---|---|---|---|---|---|---|
| AR-SB116-5008 GBP | 13 | 2,52 | G¼" | 0,1 | 5 | SB086, ASE11B | 0,76 |
| AR-SB116-5010 GBP | G⅜" | ||||||
| AR-SB116-5015 GBP | G½" | ||||||
| AR-SB116-5020 GBP | 20 | 5 | G¾" | 4 | 1,24 | ||
| AR-SB116-5025 GBP | 25 | 8,5 | G1" | 1,9 |
| Габаритные размеры SB116-5, 13 мм |
|---|
 |
| Размер, мм | AR-SB116-5008 | AR-SB116-5010 | AR-SB116-5015 |
|---|---|---|---|
| G | ¼" | ⅜" | ½" |

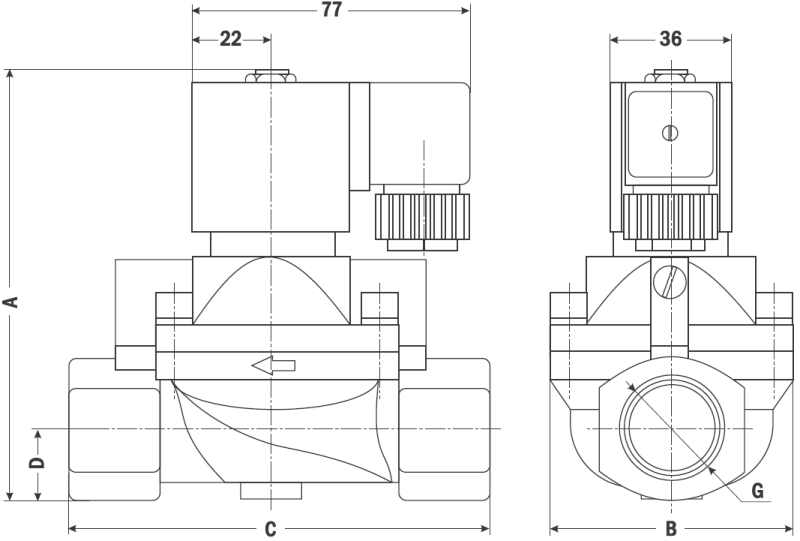

| Габаритные размеры SB116-5, 20...25 мм |
|---|
 |
| Размер, мм | AR-SB116-5020 | AR-SB116-5025 |
|---|---|---|
| A | 115 | 120 |
| B | 57 | 70 |
| C | 95 | 116 |
| D | 18 | 20,5 |
| G | ¾" | 1" |
Версия: 2016-08-24-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
|---|---|---|---|
| Руководство по эксплуатации | 24.08.2016 | 0.29 Мб |  |
цены
от 7 367...17 366 рублей в зависимости от модификации.
