Кран шаровой с ручным управлением AR-G100-12

Кран шаровой с ручным управлением AR-G100-12 предназначен для управления потоком рабочей среды в трубопроводе

Особенности

  • Полнопроходной с ручным управлением
  • Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения

Технические характеристики

ПараметрЗначение
Рабочая средаПар, вода, горячая вода, воздух, инертные газы, вакуум, масла, бензин, слабые кислоты, спирт
МатериалКорпуса: нержавеющая сталь
Уплотнения: PTFЕ
Температура рабочей среды−25...180°С
Рабочее давление0...1,6 МПа
Максимальное давлениедо 6,4 МПа
Диаметр условного прохода6...100 мм
ПрисоединениеРезьбовое Rc¼"...Rc4"

Модификации

МодельДу, ммKv, м³/чПрисоединениеPmin , МПаPmax , МПа
AR-G100-12-665,4Rc¼"01,6
AR-G100-12-10106Rc⅜"
AR-G100-12-15156Rc½"
AR-G100-12-202014Rc¾"
AR-G100-12-252525Rc1"
AR-G100-12-323243Rc1¼"
AR-G100-12-404064Rc1½"
AR-G100-12-5050100Rc2"
AR-G100-12-6565160Rc2½"
AR-G100-12-8080280Rc3"
AR-G100-12-100100450Rc4"

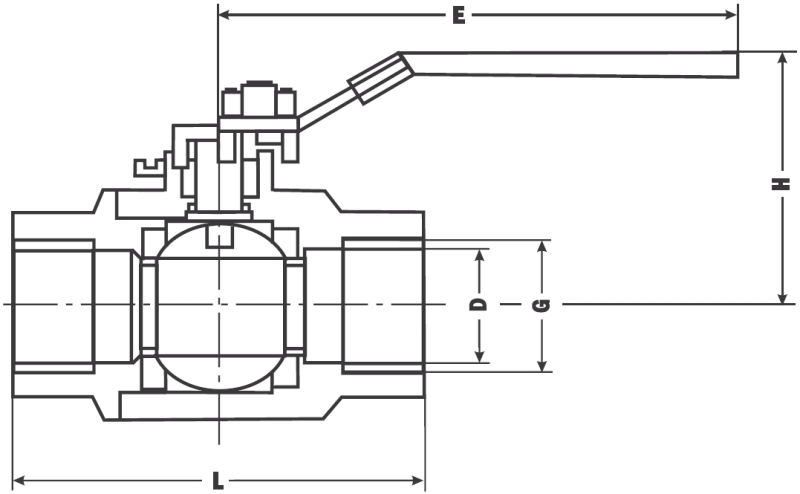

Габаритные размеры
МодельРазмеры, ммВес, кг
GDLHE
AR-G100-12-6¼"11,65550970,22
AR-G100-12-10⅜"12,755501050,21
AR-G100-12-15½"1562571040,29
AR-G100-12-20¾"2073661200,49
AR-G100-12-251"2583691500,75
AR-G100-12-321¼"3299781601,18
AR-G100-12-401½"38105951801,67
AR-G100-12-502"501201101902,26
AR-G100-12-652½"651551302504,2
AR-G100-12-803"801681452655,82
AR-G100-12-1004"10020016029010,5

Цены

от 86819 356 руб. в зависимости от модификации.
