Термостат OGD-11 предназначен для поддержания температуры в жилом или производственном помещении, офисе и др. за счет управления исполнительными устройствами (калориферами, приборами охлаждения, вентиляторами, теплообменниками), а также для включения сигнальных устройств
Особенности
- Не требует питания
- Раздельно настраиваемые температуры
- Высокая коммутационная способность
- Легкий доступ к клеммам
- Крепление зажимом
Технические характеристики
Параметр | Значение |
---|
Диапазоны регулирования температуры | 0...60°С, —10...50°С |
Дифференциал | 7 ± 4°С |
Чувствительный элемент | Термобиметалл |
Тип контакта | Щелчковый контакт |
Реле | 2 реле ~10 (2*) A, 250 В |
Количество срабатываний реле | > 100 000 циклов |
Максимальный пусковой ток | ~16 А за 10 с |
Подключение** | 4-полюсный терминал, максимальный момент затяжки 0,5 Нм: жесткий провод 2,5 мм² (AWG 14) многожильный провод 1,5 мм² (AWG 16) |
Крепление | Зажим для шины 35 мм согл. DIN EN 60715 |
Корпус | Пластмасса UL94 V-0, светло-серая |
Степень защиты | IP20 |
Условия эксплуатации и хранения | —45...80°C, ≤ 90%RH (без образования конденсата) |
Монтажное положение | Любое |
Габаритные размеры | 67×50×47 мм |
Вес | 90 г |
* Для индуктивной нагрузки
** При подключении многожильным проводом должны быть использованы наконечники
Важное примечание: контактная система регулятора подвергается воздействию окружающей среды, таким образом, контактное сопротивление может измениться. Это может привести к падению напряжения и / или самостоятельному нагреву контактов.

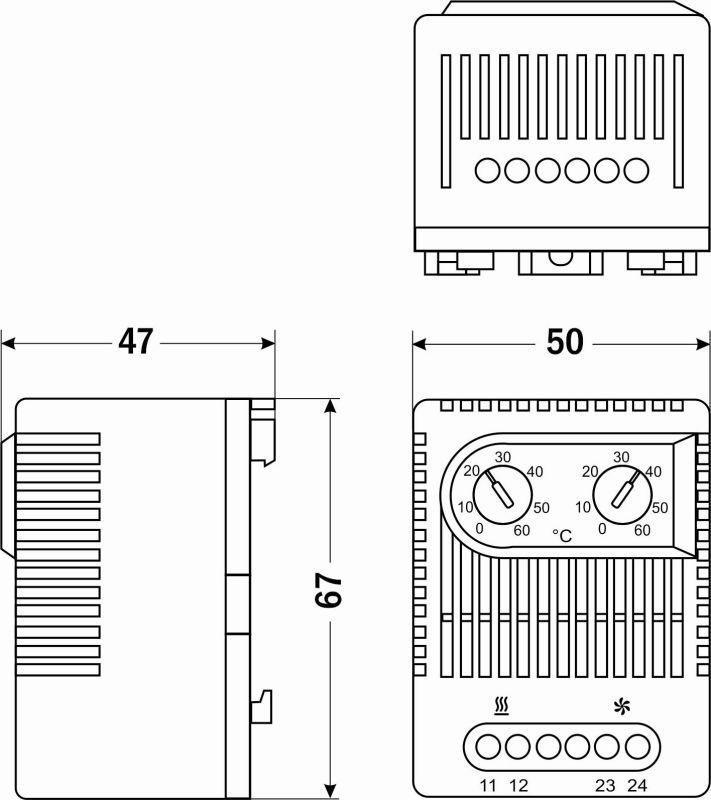

Габаритные размеры |
---|
|
Версия: 2015-10-13-КВА
