Соленоидный клапан (электромагнитный) AR-CS-720W
Цена по запросу руб.
КупитьВ наличии: от 1 шт.
Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, слабые кислоты и щелочи
- Температура рабочей среды: −5...155°С
- Рабочее давление: 0...8 МПа
- Диаметр условного прохода: 1,9...4,5 мм
- Материал корпуса: латунь или нержавеющая сталь
- Материал уплотнения:VITON
- Присоединение: резьбовое G¼", G½"
Особенности
- Возможность срабатывания при нулевом давлении
- Компактный размер
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, слабые кислоты и щелочи | |
| Материал | Корпуса | Латунь или нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −5...155°С | |
| Рабочее давление | 0...8 МПа | |
| Диаметр условного прохода | 1,9...4,5 мм | |
| Присоединение | Резьбовое G¼", G½" | |
| Катушка | SB256, SB257, ASE11B, IP65 | |
| Питание | ASE11B | ~220 В, ~110 В, ~24 В, =24 В, =12 В |
| SB256 | ~220 В, ~110 В, ~24 В | |
| SB257 | =24 В, =12 В | |
| Мощность | ASE11B | 4,5 ВА (AC), 8 Вт (DC) |
| SB256 | 22 ВА (АС) | |
| SB257 | 20 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес (латунь), кг | Вес (нерж.), кг |
| AR-CS-720W | 1,9 | 0,13 | G¼", G½" | 0 | 8 | SB256, SB257, ASE11B | 0,38 | 0,45 |
| 2,5 | 0,16 | 4 | 0,39 | 0,47 | ||||
| 4,5 | 0,61 | 16 | 0,39 | 0,47 |

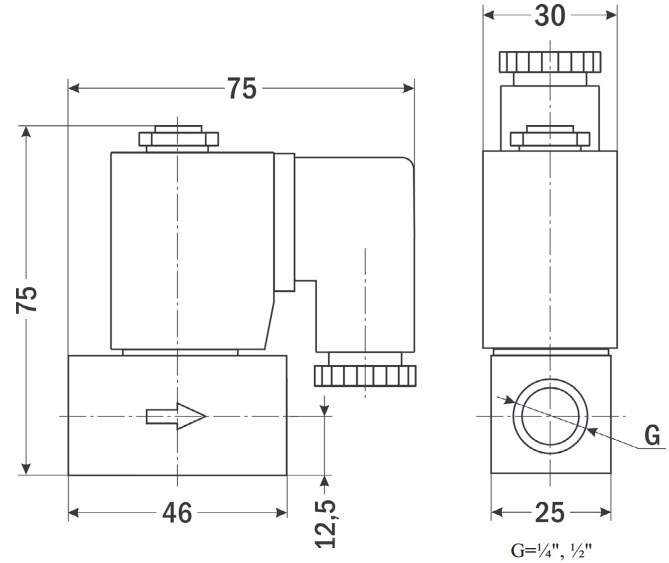

| Габаритные размеры |
 |
Версия: 2016-05-25-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.09.2017 | 0.36 Мб |  |
цены
от 1 581...5 185 руб. в зависимости от модификации.
