Соленоидный клапан (электромагнитный) AR-RMF-Z
Цена по запросу руб.
КупитьВ наличии: от 1 шт.
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-RMF-Z предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Рабочая среда | Воздух | |
| Материал | Корпуса | Алюминий |
| Уплотнения | NBR | |
| Температура рабочей среды | −5...55°С | |
| Рабочее давление | 0,3...0,8 МПа | |
| Диаметр условного прохода | 15...76 мм | |
| Присоединение | Резьбовое G½"... G3" | |
| Катушка | SB461, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | 25 ВА (АС), 20 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
|---|---|---|---|---|---|---|---|
| AR-RMF-Z-15M GAN | 15 | 12 | G½" | 0,3 | 0,8 | SB461 | 0,63 |
| AR-RMF-Z-20M GAN | 20 | 12 | G¾" | 0,67 | |||
| AR-RMF-Z-20A GAN | 20 | 12 | G¾" | 0,83 | |||
| AR-RMF-Z-20P GAN | 20 | 12 | G¾" | 0,75 | |||
| AR-RMF-Z-20 GAN | 20 | 12 | G¾" | 0,69 | |||
| AR-RMF-Z-25 GAN | 25 | 12 | G1" | 0,65 | |||
| AR-RMF-Z-35P GAN | 35 | 29 | G1½" | 1,02 | |||
| AR-RMF-Z-40S GAN | 40 | 48 | G1½" | 1,5 | |||
| AR-RMF-Z-50S GAN | 50 | 48 | G2" | 2,86 | |||
| AR-RMF-Z-62S GAN | 62 | 68 | G2½" | 3,4 | |||
| AR-RMF-Z-76S GAN | 76 | 100 | G3" | 3,63 |

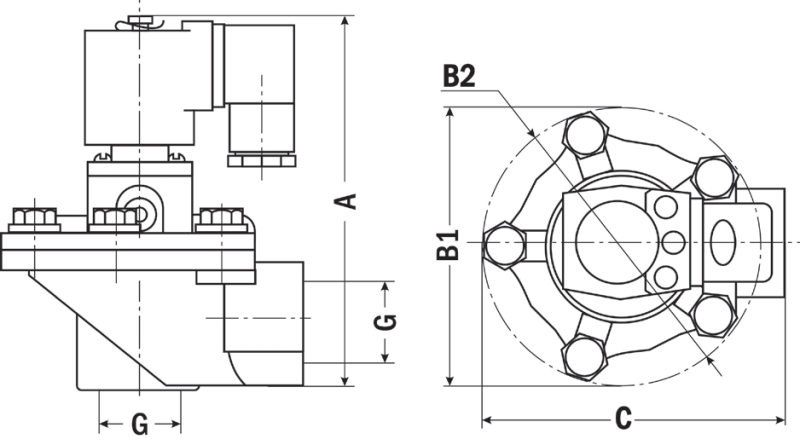

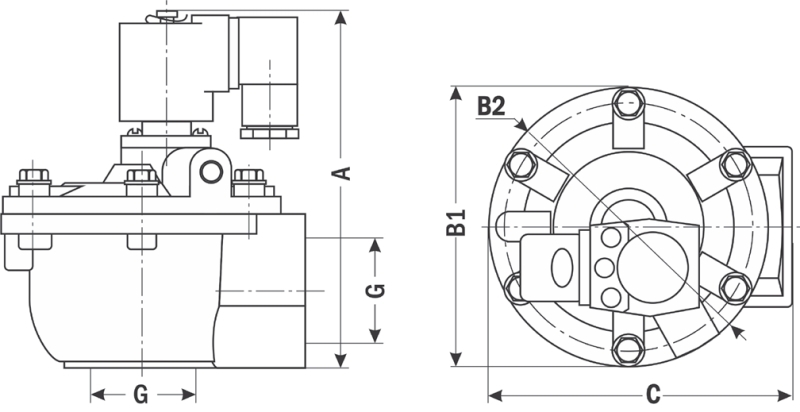

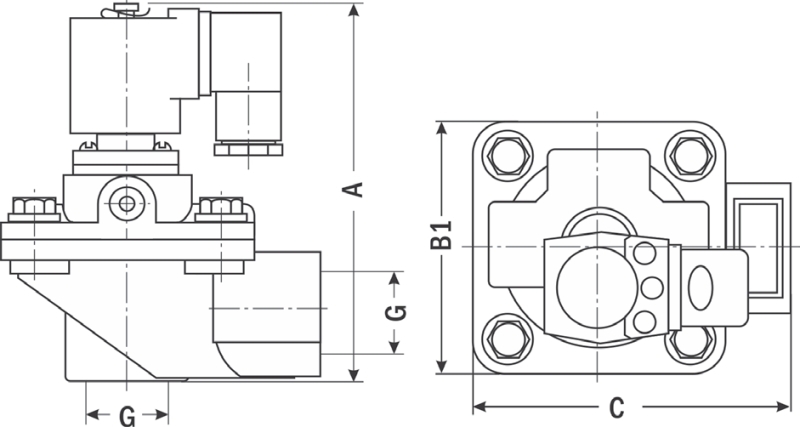

| Габаритные размеры |
|---|
 |
| AR-RMF-Z-15M, -20М, -40S, -62S |
 |
| AR-RMF-Z-20, -25, -20A, 20P |
 |
| AR-RMF-Z-35P, -50S, -76S |
| Размер, мм | 15M | 20M | 20A | 20P | 20 | 25 | 35P | 40S | 50S | 62S | 76S |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 125 | 125 | 173 | 124 | 110 | 110 | 142 | 166 | 202 | 222 | 240 |
| B1 | 83 | 93 | − | 83 | 75 | 111 | − | − | − | − | − |
| B2 | − | − | 90 | − | − | − | 111 | 137 | 185 | 185 | 200 |
| C | 100 | 102 | 145 | 105 | 91 | 91 | 120 | 132 | 210 | 210 | 231 |
| G | ½" | ¾" | ¾" | ¾" | ¾" | 1" | 1½" | 1½" | 2" | 2½" | 3" |
Версия: 2016-12-19-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
|---|---|---|---|
| Руководство по эксплуатации | 28.12.2016 | 0.4 Мб |  |
Цены
от 1 890...6310 руб. в зависимости от модификации
