Соленоидный клапан (электромагнитный) AR-YCD22F
Цена по запросу руб.
КупитьВ наличии: от 1 шт.
Особенности
- Конструктивная защита трубопровода от гидравлических ударов
- Используется на больших диаметрах до 150 мм
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, бензин |
| Материал | Корпуса: чугун Уплотнения: EPDM |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,03...1 МПа |
| Диаметр условного прохода | 65...150 мм |
| Присоединение | Фланцевое F2½"...F6" |
| Катушка | S91H, IP65 (Ду=65...100 мм) Y51H, IP65 (Ду=125...150 мм) |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | S91H: 20 ВА (АС), 14 Вт (DC) Y51H: 88 ВА (АС), 60 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-YCD2265 FHE | 65 | 58 | F2½" | 0,03 | 1 | S91H |
| AR-YCD2280 FHE | 80 | 85 | F3" | |||
| AR-YCD22100 FHE | 100 | 149 | F4" | |||
| AR-YCD22125 FHE | 125 | 170 | F5" | Y51H | ||
| AR-YCD22150 FHE | 150 | 213 | F6" |

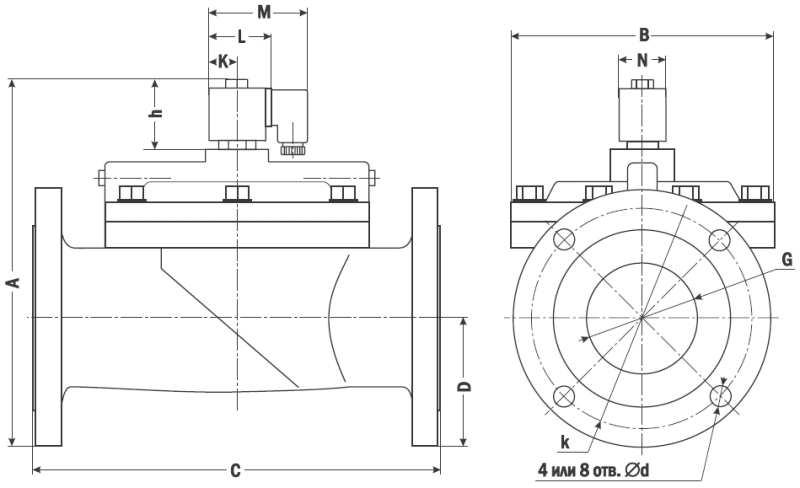

| Габаритные размеры |
 |
| Размер, мм | AR-YCD2265 | AR-YCD2280 | AR-YCD22100 | AR-YCD22125 | AR-YCD22150 |
| A | 255 | 290 | 305 | 410 | 430 |
| B | 175 | 195 | 230 | 350 | 360 |
| C | 250 | 275 | 350 | 450 | 450 |
| D | 92,5 | 99 | 107,5 | 250 | 290 |
| G | 2½" | 3" | 4" | 5" | 6" |
| K | 22 | 22 | 22 | 22 | 44 |
| L | 47,5 | 49 | 47,5 | 51 | 96 |
| M | 75 | 76 | 75 | 75 | 130 |
| N | 35 | 38 | 35 | 38 | 83 |
| d | 17 | 17,5 | 18 | 18 | 21 |
| k | 128 | 142 | 180 | 190 | 218 |
| h | 58 | 58 | 58 | 75 | 110 |
| Кол-во отверстий | 4 | 4 | 8 | 8 | 8 |
| Вес, кг | 18 | 22,4 | 32,2 | 44 | 58 |
Цены
от 19 425…62 815 руб. в зависимости от модификации.
