Кран шаровой регулирующий неполнопроходной с электроприводом AR-GH100-1

Цена по запросу руб.
КупитьВ наличии: не поставляется
Кран шаровой регулирующий неполнопроходной с электроприводом AR-GH100-1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Плавная бесступенчатая регулировка
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
- Легко заменяемый привод
- Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
- Двухслойное кольцевое уплотнение
- Низкий уровень шума: менее 45 дБ
Технические характеристики
Параметр | Значение |
Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт |
Материал | Корпуса: хромированная латунь, нержавеющая сталь Уплотнения: PTFЕ |
Температура рабочей среды | −10…125°С |
Рабочее давление | 0...1 МПа |
Диаметр условного прохода | 12...23 мм |
Присоединение | Резьбовое Rc½"...Rc1" |
Модель электропривода | GH100-8Nm, IP65 |
Питание | ~220 В, ~110 В, =24 В |
Мощность | 14 ВА, 7 ВА, 3 Вт |
Время полного поворота | 7…9 с или 45…48 с для ~220 В, ~110 В 17…19 с для =24 В |
Угол полного поворота | 90° (вращение в обоих направлениях) |
Крутящий момент | 8 Н*м |
Модификации
Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
AR-GH100-1-15 | 12 | 15 | Rc½" | 0 | 1 | GH100-8Nm |
AR-GH100-1-20 | 16 | 36 | Rc¾" | |||
AR-GH100-1-25 | 23 | 70 | Rc1" |

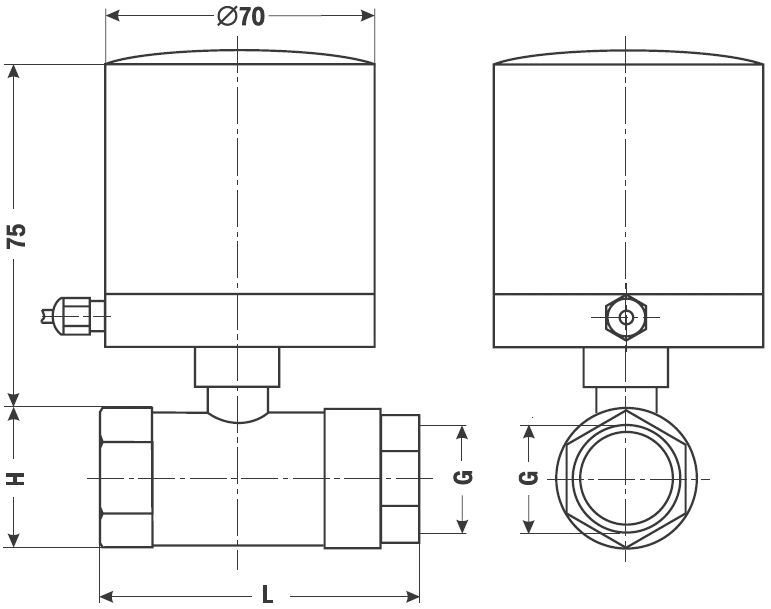

Габаритные размеры |
![]() |
Размер, мм | AR-GH100-1-15 | AR-GH100-1-20 | AR-GH100-1-25 |
H | 26 | 33 | 40 |
G | ½" | ¾" | 1" |
L | 55 | 65 | 77 |
Вес, кг | 0,69 | 0,84 | 1,06 |
Версия: 2015-04-14-КВА
Документация и схемы
Схема | Размер | Файл |
Схема подключения | 0.02 Мб | ![]() |
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 16.10.2014 | 0.36 Мб | ![]() |
Цены
от 3 423…4 494 руб. в зависимости от модификации.
