Кран шаровой регулирующий неполнопроходной с электроприводом, для пара AR-GH100-3
Цена по запросу руб.
КупитьВ наличии: не поставляется
Кран шаровой регулирующий неполнопроходной с электроприводом, для пара AR-GH100-3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Плавная бесступенчатая регулировка
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
- Легко заменяемый привод
- Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
- 4-слойное кольцевое уплотнение из высокотемпературного углеродного волокна
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт |
| Материал | Корпуса: нержавеющая сталь Уплотнения: углеродное волокно, PTFЕ |
| Температура рабочей среды | −40…232°С |
| Рабочее давление | 0...1 МПа |
| Диаметр условного прохода | 16 мм, 23 мм |
| Присоединение | Резьбовое Rc¾", Rc1" |
| Модель электропривода | GH100-8Nm, IP65 |
| Питание | ~220 В, ~110 В, =24 В |
| Мощность | 14 ВА, 7 ВА, 3 Вт |
| Время полного поворота | 7…9 с или 45…48 с для ~220 В, ~110 В 17…19 с для =24 В |
| Угол полного поворота | 90° (вращение в обоих направлениях) |
| Крутящий момент | 8 Н*м |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
| AR-GH100-3-20 | 16 | 36 | Rc¾" | 0 | 1 | GH100-8Nm |
| AR-GH100-3-25 | 23 | 70 | Rc1" |

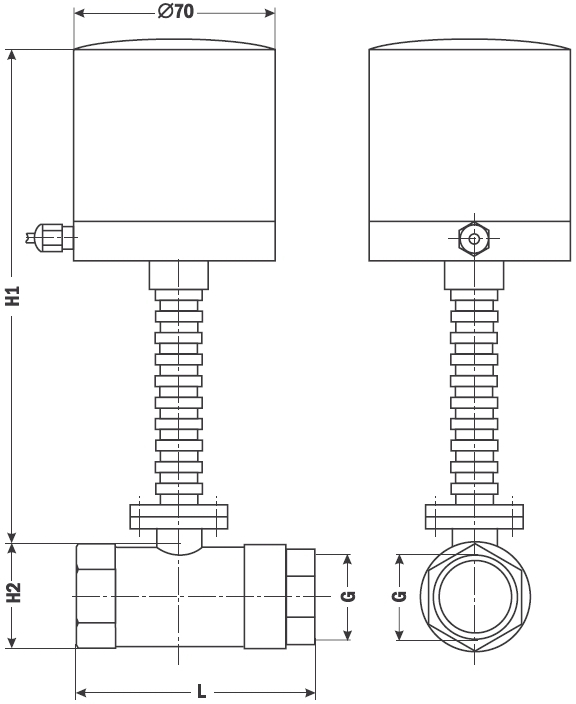

| Габаритные размеры |
 |
| Размер, мм | AR-GH100-3-20 | AR-GH100-3-25 |
| H1 | 170 | 173 |
| H2 | 36 | 42 |
| G | ¾" | 1" |
| L | 65 | 77 |
| Вес, кг | 0,98 | 1,14 |
Версия: 2015-04-14-КВА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.02 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 16.10.2014 | 0.33 Мб |  |
Цены
от 6 846…7 497 руб. в зависимости от модификации.
