Кран шаровой регулирующий с электроприводом, для пара AR-GH100-4

Цена по запросу руб.
КупитьВ наличии: от 1 шт.
Кран шаровой регулирующий с электроприводом, для пара AR-GH100-4 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Высокий крутящий момент
- Плавная бесступенчатая регулировка
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
- Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
- Двухслойное кольцевое уплотнение из высокотемпературного углеродного волокна
- Низкий уровень шума: менее 45 дБ
Технические характеристики
Параметр | Значение |
Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт |
Материал | Корпуса: нержавеющая сталь Уплотнения: углеродное волокно, PTFЕ |
Температура рабочей среды | −180…180°С |
Рабочее давление | 0...2,5 МПа |
Диаметр условного прохода | 40...65 мм |
Присоединение | Резьбовое Rc1½"...Rc2½" |
Модель электропривода | GH100-40Nm, IP65 |
Питание | ~220 В |
Мощность | 45 ВА |
Время полного поворота | 12…15 с или 42…49 с |
Угол полного поворота | 90° (вращение в обоих направлениях) |
Крутящий момент | 40 Н*м |
Модификации
Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
AR-GH100-4-40 | 40 | 202 | Rc1½" | 0 | 2,5 | GH100-40Nm |
AR-GH100-4-50 | 50 | 288 | Rc2" | |||
AR-GH100-4-65 | 65 | н/д | Rc2½" |

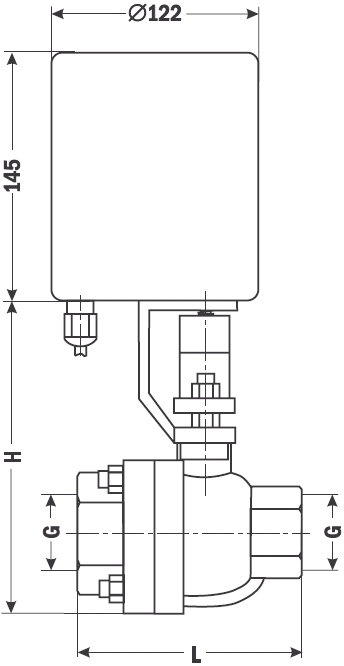

Габаритные размеры |
![]() |
Размер, мм | AR-GH100-4-40 | AR-GH100-4-50 | AR-GH100-4-65 |
H | 219 | 235 | 274 |
G | 1½" | 2" | 2½" |
L | 121 | 140 | 159 |
Вес, кг | 7,17 | 8,61 | 12,34 |
Версия: 2015-10-26-КВА
Документация и схемы
Схема | Размер | Файл |
Схема подключения | 0.02 Мб | ![]() |
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 16.10.2014 | 0.32 Мб | ![]() |
3D модель клапана GH100-4-50 | 02.11.2011 | 8.76 Мб | ![]() |
Цены
от 25 582…56 700 руб. в зависимости от модификации.
