Кран шаровой регулирующий фланцевый с электроприводом, для пара AR-GH100-5
Цена по запросу руб.
КупитьВ наличии: от 1 шт.
Кран шаровой регулирующий фланцевый с электроприводом, для пара AR-GH100-5 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Высокий крутящий момент
- Плавная бесступенчатая регулировка
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
- Двухслойное кольцевое уплотнение из высокотемпературного углеродного волокна
- Низкий уровень шума: менее 45 дБ
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт |
| Материал | Корпуса: нержавеющая сталь Уплотнения: углеродное волокно, PTFЕ |
| Температура рабочей среды | −180…180°С |
| Рабочее давление | 0...2,5 МПа |
| Диаметр условного прохода | 40...65 мм |
| Присоединение | Фланцевое F1½"...F2½" |
| Модель электропривода | GH100-40Nm, IP65 |
| Питание | ~220 В |
| Мощность | 45 ВА |
| Время полного поворота | 12…15 с или 42…49 с |
| Угол полного поворота | 90° (вращение в обоих направлениях) |
| Крутящий момент | 40 Н*м |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
| AR-GH100-5-40 | 40 | 202 | F1½" | 0 | 2,5 | GH100-40Nm |
| AR-GH100-5-50 | 50 | 288 | Fc2" | |||
| AR-GH100-5-65 | 65 | н/д | F2½" |

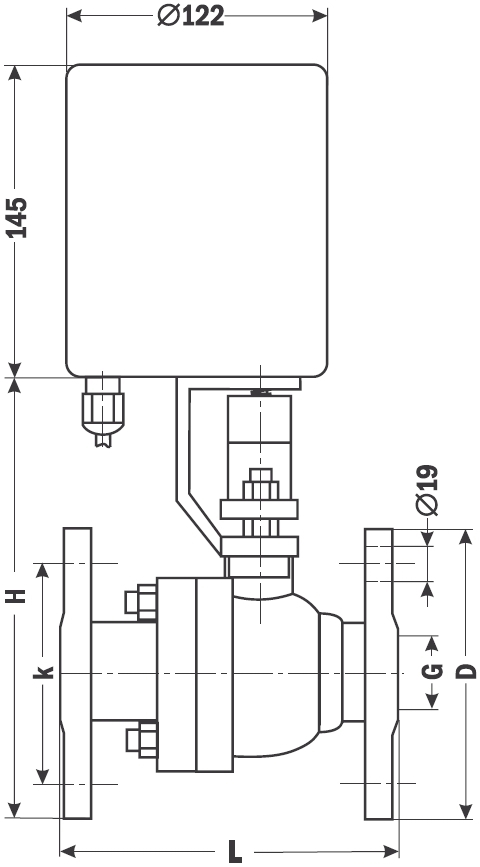

| Габаритные размеры |
 |
| Размер, мм | AR-GH100-5-40 | AR-GH100-5-50 | AR-GH100-5-65 |
| H | 225 | 240 | 280 |
| G | 1½" | 2" | 2½" |
| L | 164 | 180 | 187 |
| k | 103 | 118 | 138 |
| D | 140 | 157 | 176 |
| Вес, кг | 7,17 | 8,61 | 12,34 |
Версия: 2014-10-02-КВА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.02 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2014 | 0.33 Мб |  |
Цены
от 48 300…77 280 руб. в зависимости от модификации.
