Блоки силовые тиристорные БСТ-160, БСТ-250

• Бесконтактное регулирование тока нагрузки

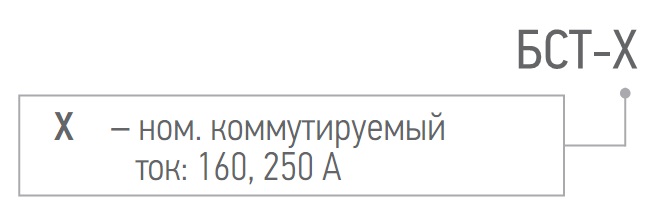

• Номинальный коммутируемый ток: 160 А; 250 А
• Коммутируемое напряжение 30…300 В
• 2 метода работы: метод управления средней мощностью или ШИМ

описание

Блоки силовые тиристорные типа БСТ предназначены для бесконтактного регулирования тока нагрузки в автоматизированных системах измерения, регулирования и управления технологическими процессами. Блок предназначен для замены пускателей в том случае, когда требуется продолжительный срок службы и значительное количество коммутационных циклов.

Блок может быть использован с любым регулятором температуры, в котором метод управления мощностью электронагревателя определяется регулятором температуры.

Тиристорный блок состоит из силовых тиристоров, схемы управления, радиатора и кронштейна. Схема управления построена на базе оптосимистора, который имеет оптическую развязку цепи управления от силовой цепи и детектор прохождения напряжения через ноль. Выходные тиристоры открываются в момент, когда напряжение на них близко к нулю, поэтому силовой блок создает минимальные помехи в сети.

Тиристорные блоки БСТ могут работать:

1. По методу управления средней мощностью электронагревателей (или методу равномерного по времени распределения рабочих сетевых периодов).

2. По методу широтно-импульсной модуляции (ШИМ).

В методе ШИМ нагрузка включается на долю периода ШИМ, который задается пользователем или управляющим прибором, например, терморегулятором с ПИД-законом. Среднее значение выводимой мощности, в процентах от полной мощности нагревателя, определяется отношением времени включения к периоду ШИМ. Для охлаждения тиристоров силовой блок имеет радиаторы (охладители). Площадь радиатора подобрана так, чтобы при максимальном токе и температуре воздуха 30°С, температура радиатора не превышала 100°С. Для управления трехфазной нагрузкой необходимо использовать два или три однофазных блока регулирования.
