Датчик-реле давления электронный ДРДЭ
Датчик-реле давления электронный ДРДЭ предназначен для индикации и коммутации электрических цепей при выходе действительного значения избыточного, вакуумметрического давления, перепада давлений (ДД), давления-разрежения (ДИВ), за пределы диапазона, задаваемого двумя независимыми уставками. Используется для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, в системах вентиляции, в системах защиты и сигнализации горелочных устройств и в других отраслях.
Особенности
- Независимость задания пределов 2-я уставками
- Большие допустимые перегрузки
- Высокая точность настройки (гистерезис – 1 % от номинального давления)
Технические характеристики
| Параметр | ДРДЭ-0,25-ДД | ДРДЭ-0,5-ДД | ДРДЭ-2,5-ДД | ДРДЭ-10-ДД | ДРДЭ-50-ДД | ДРДЭ-100-ДД | ДРДЭ-0,125-ДИВ | ДРДЭ-0,25-ДИВ |
| Диапазон регулируемого давления | 0…0,25 кПа | 0…0,5 кПа | 0…2,5 кПа | 0…10 кПа | 0…50 кПа | 0…100 кПа | −0,125…0,125 кПа | −0,25…0,25 кПа |
| Перегрузка | 10 | 50 | 50 | 100 | 250 | 250 | 10 | 10 |
| Погрешность | ±1% | |||||||
| Гистерезис | ≤ 1% | |||||||
| Пределы перенастройки | 5…100% | |||||||
| Реле | Беспотенциальный тип реле ~2 А, 220 В, =2 А, 30 В | |||||||
| Время срабатывания реле | ≤ 2 c | |||||||
| Питание | ≅24 В | |||||||
| Быстродействие | ≤1 с | |||||||
| Климатическое исполнение | УХЛ3.1. | |||||||
| Условия эксплуатации | −40…60°C 30…95%RH | |||||||
| Наработка на отказ | 67 000 ч | |||||||
| Защита | IP54 | |||||||
| Габаритные размеры | 160×94×44 мм | |||||||
| Вес | 0,3 кг | |||||||

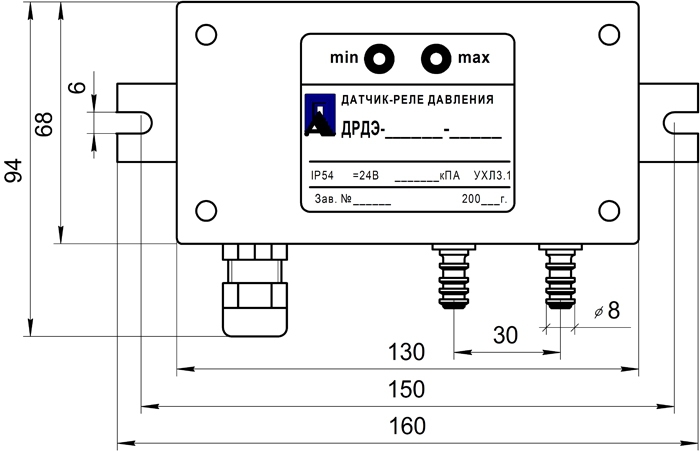

Габаритные размеры
Версия: 2014-06-24-КВА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.07 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Отказное письмо | 06.11.2015 | 1.12 Мб |  |
Цены
от 4 390…4 814 руб. в зависимости от модификации.
