Кран шаровой трехходовой фланцевый КПР-Т3Ф с ручным приводом предназначен для управления потоком рабочей среды в трубопроводе
Модель крана | Посадочный размер, мм | Крутящий момент, Н·м | Модель привода |
Ручной ПРК | Пневмоприводы | Электроприводы |
ППР1 | ППР2 | ЭПР1 | ЭПР4 |
КПР-Т3-50 | 14×14 | 60 | ПРК-50 | ППР1-092 | ППР2-083 | ЭПР1-015 | ЭПР4-020 |
КПР-Т3-65 | 17×17 | 90 | ПРК-65, -80 | ППР1-105 | ППР2-092 | ЭПР1-020 | ЭПР4-020 |
КПР-Т3-80 | 17×17 | 110 | ПРК-80 | ППР1-125 | ППР2-105 | ЭПР1-040 | ЭПР4-050 |
КПР-Т3-100 | 19×19 | 160 | ПРК-100 | ППР1-140 | ППР2-125 | ЭПР1-060 | ЭПР4-100 |
Рекомендуется устанавливать на кран либо соответствующий ему тип привода из таблицы, либо следующий за ним.
Возможна установка и трех более мощных типов привода.
Например, на кран КПР-Т3Ф-50 можно поставить ЭПР1-015 и ЭПР1-020, и при необходимости (срочная замена и т. д.) возможно установить и ЭПР1-040, -060, -080. Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда» ПП84, при необходимости можно в комбинации с переходником ПП44.

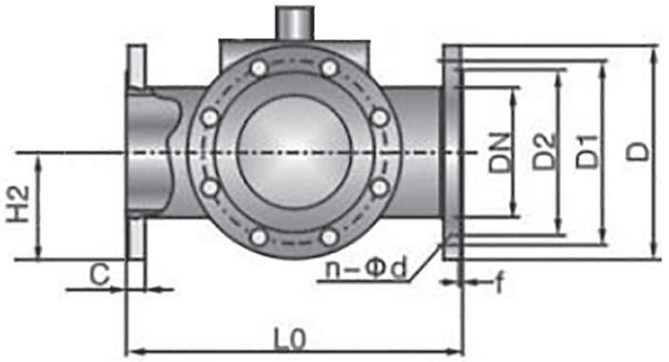

Габаритные размеры |
 |
Модель | Размеры, мм |
DN | C | D | D1 | D2 | n-∅d | f | H2 | L0 |
КПР-Т3-50 | 50 | 20 | 165 | 125 | 99 | 4-18 | 3 | 82,5 | 240 |
КПР-Т3-65 | 65 | 20 | 185 | 145 | 118 | 4-18 | 3 | 92,5 | 260 |
КПР-Т3-80 | 80 | 20 | 200 | 160 | 132 | 8-18 | 3 | 100 | 280 |
КПР-Т3-100 | 100 | 22 | 220 | 180 | 156 | 8-18 | 3 | 110 | 320 |
Версия: 2017-06-20-КВА
